Análise Geotécnica para Túneis em Solo Mole em Foz do Iguaçu

Quem compara a geologia das imediações da Ponte da Amizade com os terrenos aluvionares próximos ao Parque Nacional do Iguaçu percebe num instante: o subsolo de Foz do Iguaçu não perdoa escavações mal planejadas. Enquanto o basalto denso da Formação Serra Geral domina o leito das cataratas, as áreas mais planas da cidade — onde a malha urbana se expande — escondem pacotes de solo residual e sedimentos argilosos com lençol freático elevado. Abrir um túnel em Foz do Iguaçu sem uma análise geotécnica criteriosa equivale a trabalhar às cegas sobre um aquífero pressurizado. O serviço de ensaio CPT permite mapear essas transições sem perturbar a amostra, enquanto a estabilidade de taludes avalia os riscos nas rampas de acesso à escavação.

Em solo mole saturado, a estabilidade da frente de escavação depende menos da coesão medida em laboratório e mais do controle das sobrepressões intersticiais durante o avanço.

Metodologia e escopo

O erro clássico das construtoras em Foz do Iguaçu é tratar o solo mole como um maciço homogêneo e extrapolar dados de uma sondagem isolada para toda a diretriz do túnel. Já vimos frente de escavação colapsar porque a campanha ignorou lentes de argila orgânica intercaladas com silte arenoso — uma combinação típica dos terraços do rio Paraná. A análise geotécnica que executamos inverte essa lógica: primeiro discretizamos as unidades geomecânicas com sondagens SPT a cada 20 metros, depois refinamos os parâmetros de resistência com ensaios triaxiais CIU e adensamento oedométrico. Só então definimos a pressão de suporte da frente, o pré-reforço com enfilagens ou o uso de injeções de consolidação nos trechos mais deformáveis. O resultado é uma memória de cálculo que resiste à fiscalização mais rigorosa da concessionária.

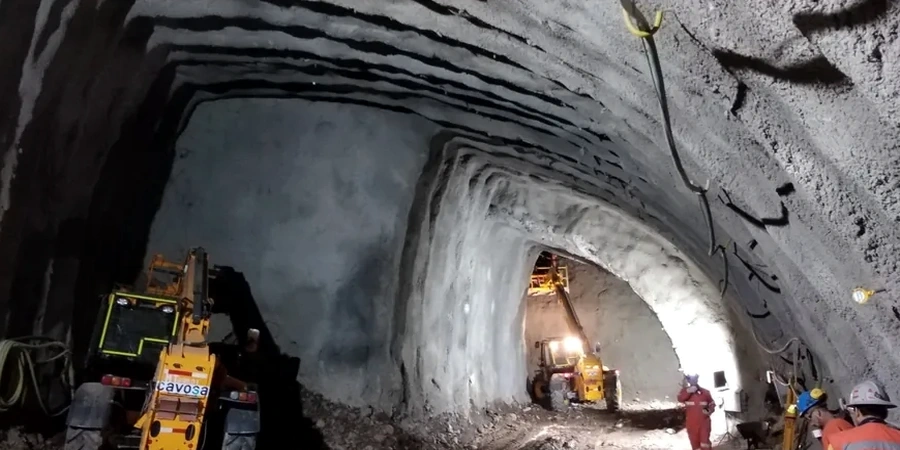

Análise Geotécnica para Túneis em Solo Mole em Foz do Iguaçu

Particularidades da região

O clima subtropical úmido de Foz do Iguaçu, com chuvas bem distribuídas ao longo do ano e médias anuais superiores a 1.700 mm, transforma qualquer análise geotécnica para túneis em solo mole num problema acoplado hidromecânico. Durante o verão, a rápida elevação do nível freático reduz a sucção matricial e dispara deformações por amolecimento nas frentes de escavação. É exatamente por isso que nosso protocolo inclui piezômetros multinível instalados pelo menos 30 dias antes da abertura do túnel, além de simulações de fluxo transiente com elementos finitos. Sem esse monitoramento, a ruptura do solo ocorre sem aviso prévio, geralmente durante uma chuva intensa de janeiro, quando a frente já está fragilizada pela perda de coesão aparente. A cidade já registrou acidentes em obras subterrâneas menores que poderiam ter sido evitados com esse cuidado.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: [email protected]

Normas aplicáveis

ABNT NBR 14800:2014 – Execução de túneis: critérios de projeto e construção, ABNT NBR 6122:2019 – Projeto e execução de fundações, ABNT NBR ISO 17025:2017 – Requisitos gerais para competência de laboratórios de ensaio e calibração

Serviços técnicos vinculados

Perfil geomecânico contínuo com CPTu

Ensaio de piezocone com medição de poropressão (u₂) a cada centímetro, ideal para detectar camadas finas de argila mole que o SPT espaçado perde.

Ensaios triaxiais CIU e de adensamento

Determinação da trajetória de tensões efetivas (p'-q) e do OCR local, parâmetros indispensáveis para calibrar o modelo constitutivo do solo na modelagem 3D.

Simulação numérica da frente de escavação

Análise em elementos finitos (Plaxis 3D ou equivalente) do mecanismo de ruptura da frente, calibrando a pressão de suporte e a extensão do pré-reforço.

Parâmetros típicos

Parâmetro	Valor típico
Pressão de suporte da frente (σT)	0,8 – 2,5 bar (variável com a altura do túnel e coesão não drenada)
Deslocamento máximo admissível na chave	≤ 0,5 % do diâmetro do túnel (critério de alerta conforme ABNT NBR 14800)
Coeficiente de empuxo em repouso (K0) adotado	0,45 – 0,65 para argilas siltosas pré-adensadas da região
Convergência radial estimada	0,3 % – 1,2 % do raio da escavação (sem suporte)
Frequência mínima de auscultação	Leituras topográficas a cada 2 m de avanço nos primeiros 50 m
Índice de plasticidade da argila local (IP)	18 – 42 % (CH a MH segundo SUCS)
Condutividade hidráulica (k)	1×10⁻⁵ a 5×10⁻⁷ cm/s (silte argiloso)

Perguntas comuns

Qual o custo de uma análise geotécnica para túnel em solo mole em Foz do Iguaçu?

O investimento varia conforme a extensão do túnel e a densidade da campanha de ensaios. Para um túnel urbano curto (até 200 m) o orçamento parte de R$10.980, enquanto projetos mais extensos, que exigem piezocone, triaxiais e simulação numérica, podem atingir R$44.580. Enviamos uma proposta técnica detalhada após visita ao local.

Que ensaios são obrigatórios antes de escavar um túnel em solo mole?

A ABNT NBR 14800 orienta, e nós complementamos com a prática local: no mínimo, sondagens SPT a cada 20 m, ensaios de piezocone (CPTu) para perfil contínuo de resistência de ponta e poropressão, triaxiais CIU para obter a envoltória de resistência efetiva e ensaios de adensamento para prever recalques por rebaixamento do lençol. Em Foz do Iguaçu, onde o nível d'água é alto, o monitoramento piezométrico prévio também é imprescindível.

Como vocês controlam o risco de colapso da frente de escavação durante as chuvas?

Instalamos piezômetros multinível com datalogger 30 dias antes da escavação e rodamos simulações de fluxo transiente acopladas ao modelo geomecânico. Assim conseguimos prever picos de poropressão durante tempestades de verão e ajustar a pressão de suporte da frente ou o cronograma de avanço. O protocolo segue as recomendações do manual do DNIT para túneis em maciços terrosos saturados.
