Visitamos uma obra na Vila Portes onde um edifício de 15 pavimentos apresentava deslocamentos inesperados nas primeiras simulações modais. O solo local — basalto muito fraturado com intercalações de arenito — não explicava sozinho aquele comportamento. O problema vinha da transmissão de acelerações sísmicas de longo período, algo que a NBR 15421 trata com bastante clareza. A solução passou por um projeto de isolamento sísmico de base usando aparelhos elastoméricos com núcleo de chumbo, calibrados para o espectro de Foz. Em cidades próximas a grandes reservatórios como Itaipu, a sismicidade induzida é um fator que ignoramos por nossa conta e risco. Antes de especificar os isoladores, complementamos a investigação com um ensaio CPT nos pontos de maior carregamento, confirmando a homogeneidade do maciço rochoso.
Em Foz, o espectro de projeto deve incorporar a influência do reservatório de Itaipu na sismicidade regional.
Metodologia e escopo
Particularidades da região
Foz do Iguaçu cresceu impulsionada pela construção da usina e pelo turismo, mas o planejamento sísmico nunca acompanhou esse ritmo. A cidade está a menos de 15 km de uma das maiores barragens do mundo, e a sismicidade induzida por reservatório é documentada desde os anos 70 em Itaipu. Projetar sem isolamento sísmico de base em estruturas essenciais — hospitais, centros de controle, pontes — significa aceitar um downtime operacional inaceitável após um evento moderado. O custo de retrofit sísmico posterior supera em muito o investimento inicial em isoladores. Em edificações convencionais sobre basalto alterado, a amplificação local pode surpreender, e já medimos acelerações de pico no solo 30% acima do previsto em campanhas de microtremor na região central.
Normas aplicáveis
ABNT NBR 15421:2006 — Projeto de estruturas resistentes a sismos, ABNT NBR 6123:1988 — Forças devidas ao vento em edificações, ISO 22762 — Elastomeric seismic-protection isolators, ABNT NBR 6118:2014 — Projeto de estruturas de concreto
Serviços técnicos vinculados

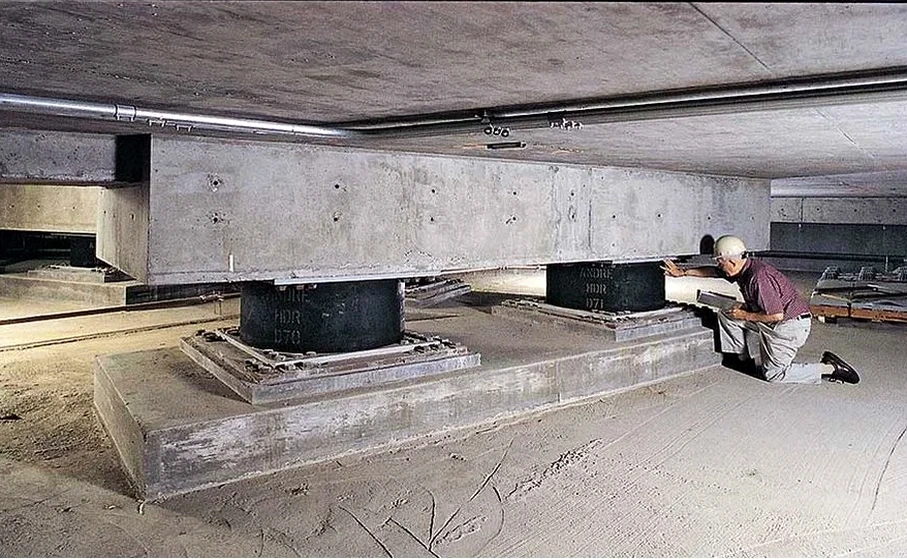

Projeto e especificação de isoladores sísmicos
Dimensionamento de aparelhos de apoio elastoméricos com núcleo de chumbo (LRB) e deslizantes (FPS), incluindo definição de rigidez pós-fluência, amortecimento histerético e deslocamento máximo. Análise tempo-história com acelerogramas compatíveis com a sismicidade local.
Análise dinâmica e modelagem estrutural
Modelo tridimensional em elementos finitos com não linearidade concentrada nos isoladores. Verificação de modos de vibração, derivas e forças nos elementos estruturais conforme a ABNT NBR 15421.
Parâmetros típicos
Perguntas comuns
Qual o custo de um projeto de isolamento sísmico de base em Foz do Iguaçu?
O investimento para o projeto completo de isolamento sísmico de base em Foz do Iguaçu, considerando análise dinâmica não linear, especificação de isoladores e emissão de ART, situa-se entre R$8.740 e R$17.590. O valor final depende do número de pavimentos, da complexidade geométrica da estrutura e da quantidade de acelerogramas exigidos na análise tempo-história.
A sismicidade em Foz do Iguaçu justifica o uso de isoladores?
Sim. Embora a região esteja em zona intraplaca, a sismicidade induzida pelo reservatório de Itaipu é um fenômeno monitorado continuamente. Para edificações com ocupação essencial ou grande altura, o isolamento sísmico de base reduz a força cortante basal entre 2,5 e 5 vezes, protegendo tanto a estrutura quanto os sistemas internos.
Quanto tempo leva para desenvolver um projeto de isolamento sísmico completo?
O prazo típico é de 6 a 10 semanas. As primeiras 3 semanas são dedicadas à caracterização do solo e definição do espectro de projeto. O restante do período concentra a modelagem numérica, a seleção dos acelerogramas e a análise tempo-história, finalizando com a emissão das pranchas de detalhamento dos isoladores.
Quais ensaios de campo são necessários antes do projeto de isolamento?
O ensaio MASW é indispensável para obter o perfil de velocidades de ondas de cisalhamento (Vs30), que classifica o terreno sísmico. Em Foz, complementamos com sondagens SPT ou CPT para identificar a profundidade da rocha sã e a presença de zonas alteradas, pois a resposta dinâmica do basalto fraturado difere significativamente da rocha intacta.
