A geologia de Foz do Iguaçu muda completamente entre a margem do Paraná e o planalto no sentido leste. Próximo às Cataratas, a rocha basáltica aflora a menos de dois metros de profundidade, enquanto nos bairros da região do Porto Meira o solo residual e o colúvio atingem espessuras maiores. Essa alternância exige um método de investigação que cubra perfis extensos sem mover uma retroescavadeira. A Sondagem Elétrica Vertical resolve esse problema com arranjos de eletrodos que injetam corrente contínua no subsolo e medem a diferença de potencial em superfície. Quando o basalto está fraturado e saturado, a resistividade cai para valores inferiores a 100 ohm·m, indicando zonas de percolação que afetam fundações de torres de transmissão e barragens de terra na bacia do Itaipu. A interpretação das curvas de resistividade aparente permite identificar o topo rochoso e a espessura do solo sobrejacente, informação crítica para quem projeta fundações em estacas em terrenos com contato solo-rocha irregular.
A resistividade do basalto fraturado em Foz cai de 800 para 60 ohm·m quando a saturação ultrapassa 60%.
Metodologia e escopo
Particularidades da região
A umidade constante do solo em Foz do Iguaçu, típica de clima subtropical com chuvas bem distribuídas o ano todo, reduz a resistência de contato dos eletrodos, mas também mascara contrastes geoelétricos em camadas argilosas superficiais. Nos meses de verão, entre dezembro e março, tempestades elétricas frequentes interrompem as medições e obrigam a repetir curvas inteiras para garantir a qualidade dos dados. O maior risco técnico está na interpretação equivocada de uma camada de basalto alterado como solo saprolítico: a resistividade de um basalto vesicular argilizado pode se sobrepor à de um silte argiloso saturado, induzindo erro na cota de assentamento. O engenheiro responsável cruza sempre as curvas de SEV com furos de sondagem mecânica quando disponíveis, aplicando o princípio da equivalência e supressão de camadas descrito por Koefoed (1979) para refinar o modelo geoelétrico.
Normas aplicáveis
ABNT NBR 15935 — Investigações ambientais — Aplicação de métodos geofísicos, ABNT NBR 7117 — Medição da resistividade elétrica do solo — Método dos quatro pontos (Wenner), ABNT NBR 6484 — Sondagens de simples reconhecimento com SPT (referência cruzada)
Serviços técnicos vinculados

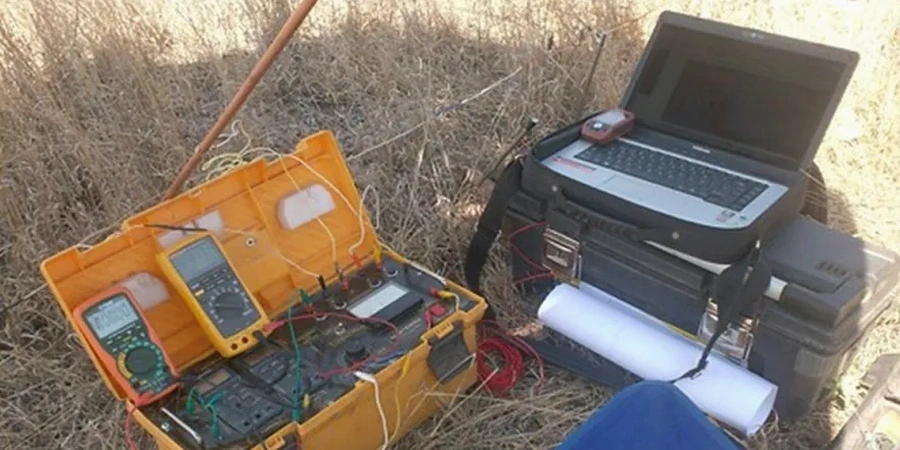

Sondagem Elétrica Vertical (SEV) com Arranjo Schlumberger
Indicada para investigação profunda do topo rochoso basáltico e aquíferos fraturados. Abrimos AB/2 até 200 m, com estações espaçadas a cada 50 m ao longo da linha de caminhamento. A inversão 1D gera um perfil de resistividade versus profundidade calibrado com a estratigrafia conhecida da Formação Serra Geral.
Caminhamento Elétrico com Arranjo Dipolo-Dipolo
Técnica de imageamento 2D para mapear variações laterais de resistividade, útil na detecção de zonas de fratura subvertical no basalto e cavidades em solo residual. O espaçamento entre eletrodos é mantido fixo em 5 ou 10 m, gerando uma pseudoseção de resistividade aparente ao longo do perfil.
Parâmetros típicos
Perguntas comuns
Qual o custo médio de uma campanha de SEV em Foz do Iguaçu?
O investimento para uma campanha de Sondagem Elétrica Vertical em Foz do Iguaçu varia conforme a profundidade de investigação e o número de estações. Campanhas típicas com 5 a 8 SEVs e AB/2 máximo de 150 m situam-se na faixa de R$1.550 a R$2.890 por ponto investigado, incluindo relatório técnico com curvas de resistividade aparente e modelo de camadas interpretado.
A SEV substitui a sondagem SPT em projetos de fundação?
Não substitui totalmente. A SEV fornece um perfil contínuo de resistividade que ajuda a posicionar os furos de SPT nos locais mais representativos e a correlacionar camadas entre furos, mas a determinação da capacidade de carga ainda exige o ensaio SPT com medição de N60. Os dois métodos são complementares na investigação do contato solo-rocha em Foz do Iguaçu.
Quanto tempo leva para executar uma SEV com AB/2 de 200 metros?
Uma SEV com abertura máxima de AB/2 igual a 200 m é executada em aproximadamente duas horas, considerando a cravação dos eletrodos de corrente e potencial, a injeção em cada ponto da curva e as repetições de controle de qualidade. A logística em áreas de mata ciliar ou terrenos com declive acentuado pode estender esse prazo.
O basalto daqui interfere na medição de resistividade?
Sim, e de forma significativa. O basalto são da Formação Serra Geral apresenta resistividades que variam de 800 ohm·m quando são e maciço até menos de 60 ohm·m quando fraturado e saturado. Essa variação é justamente o que permite mapear zonas de fraqueza e aquíferos fraturados com o método elétrico, mas exige calibração com furos de sondagem para evitar ambiguidades na interpretação.
