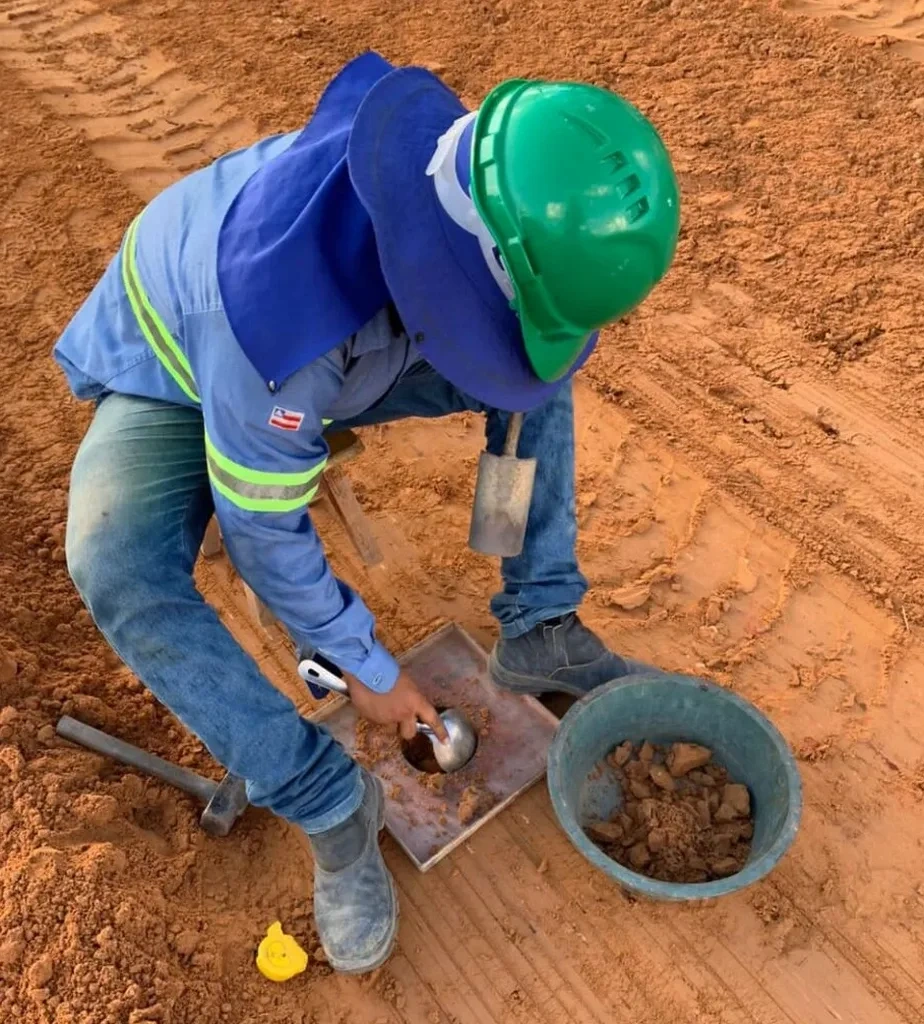

A construção da Usina de Itaipu e a expansão urbana de Foz do Iguaçu moldaram um subsolo bastante heterogêneo, com camadas de solo residual de basalto e aterros sobre a planície do Rio Paraná. Nesse contexto, realizar o ensaio de densidade in situ pelo método do cone de areia deixa de ser uma etapa protocolar e passa a ser uma necessidade crítica. Em nossa experiência, quando o construtor ignora a variabilidade do grau de compactação nas diferentes zonas da cidade — da Vila Portes ao polo industrial — o risco de recalques diferenciais e trincas no pavimento dispara. Por isso, complementamos a verificação da densidade de campo com a granulometria para confirmar se o material compactado realmente corresponde ao especificado no projeto, e com o CBR viário quando a obra envolve subleito de rodovias ou estacionamentos de grande porte.
O cone de areia não mede só densidade: ele expõe se a equipe de terraplenagem está corrigindo a umidade com a frequência que o solo de Foz exige no clima subtropical.
Metodologia e escopo
Particularidades da região
A ABNT NBR 7185:2016 estabelece que a calibração do cone de areia deve ser verificada a cada 50 ensaios ou sempre que houver troca de lote da areia padrão. Em Foz do Iguaçu, a combinação de chuvas convectivas intensas com solo basáltico laterizado torna essa verificação ainda mais relevante: a areia contaminada com umidade ou finos argilosos perde fluidez e o preenchimento da cavidade fica subestimado, gerando densidade falsamente alta. O risco técnico é o projetista acreditar que o aterro está compactado a 98% quando a realidade não passa de 92%, o que pode reduzir a capacidade de suporte em até 40% — um problema grave sob as cargas dinâmicas dos caminhões que transitam entre o Porto de Foz e o centro logístico. Para mitigar esse cenário, nosso laboratório acreditado na ISO 17025 realiza dupla verificação de massa específica da areia no início e no fim de cada jornada de campo, além de manter a areia armazenada em estufa portátil a 60°C nos dias de alta umidade relativa. O ensaio de densidade in situ, quando executado com esse rigor, é a única forma de garantir que a compactação especificada em projeto realmente foi atingida em toda a extensão da obra.
Normas aplicáveis
ABNT NBR 7185:2016 – Solo – Determinação da massa específica aparente in situ pelo método do frasco de areia, ABNT NBR 6457:2016 – Amostras de solo – Preparação para ensaios de compactação e ensaios de caracterização, DNIT 108/2009-ES – Terraplenagem – Aterros – Especificação de serviço, ABNT NBR ISO/IEC 17025:2017 – Requisitos gerais para competência de laboratórios de ensaio e calibração
Serviços técnicos vinculados
Compactação Proctor e CBR de laboratório
Determinamos a curva de compactação (Proctor Normal ou Modificado) e o Índice de Suporte Califórnia do mesmo material que será ensaiado em campo, gerando o parâmetro de referência para o grau de compactação.
Controle de umidade com Speedy Test
Executamos o ensaio de umidade imediata com carbureto de cálcio (ABNT NBR 16097) no instante do cone de areia, para corrigir o desvio de umidade e calcular o peso específico seco real do aterro.
Ensaio de granulometria e limites de Atterberg
Classificamos o solo do aterro conforme ABNT NBR 7181 e NBR 6459, verificando se o material compactado atende à faixa granulométrica e ao índice de plasticidade exigidos no memorial descritivo.
Ensaio de placa (prova de carga estática)
Para aterros que receberão cargas concentradas elevadas — como bases de tanques ou silos — realizamos o ensaio de placa para validar o módulo de reação do solo após a compactação.
Parâmetros típicos
Perguntas comuns
Qual o custo médio de um ensaio de densidade in situ com cone de areia em Foz do Iguaçu?
O valor de um ensaio de densidade pelo método do cone de areia em Foz do Iguaçu fica entre R$280 e R$380 por ponto ensaiado, dependendo da quantidade de pontos contratados, da distância de deslocamento até a obra e da necessidade de ensaios complementares de umidade com Speedy test. Para um pacote fechado de controle de compactação com 10 ou mais pontos, conseguimos aplicar um desconto de escala.
Em que tipo de solo o cone de areia não é recomendado?
O método do cone de areia é contraindicado para solos com partículas acima de 19 mm (brita 1 ou maior), pois o grão grosso impede o preenchimento uniforme da cavidade. Nesses casos, a ABNT NBR 7185 orienta migrar para o método do balão de borracha ou substituir parte da brita por material fino equivalente, desde que registrado no boletim de ensaio. Em Foz, essa situação é comum em bases de pavimento com brita graduada simples (BGS); nessas obras, usamos o cone de areia apenas na camada de subleito argiloso e o balão de borracha na brita.
Com que frequência devo repetir o ensaio de densidade durante a terraplenagem?
A especificação DNIT 108/2009-ES recomenda um ensaio de densidade a cada 300 m² de área compactada por camada, mas em Foz do Iguaçu costumamos sugerir uma malha mais fechada — um ponto a cada 200 m² — nos aterros próximos aos talvegues do Rio Paraná, porque a umidade do subsolo varia muito lateralmente. Se a obra tiver mais de 5.000 m² de área total, intercalamos o cone de areia com o penetrômetro dinâmico de controle (PDC) para agilizar a cobertura sem perder representatividade estatística.
